Чертежи и схемы проектов TOP174
Отдельная рубрика для заказчиков, которым важно увидеть компоновку каркаса, узлы, размеры и логику проекта до запуска в работу. Подходит для обсуждения ангара, быстровозводимого объекта и проектных металлоконструкций по чертежам и ТЗ.
Схемы помогают быстрее обсуждать техническое задание
Фото и схемы помогают быстрее согласовать габариты, состав каркаса и данные для расчёта.
- Показывает логику каркаса и связей без лишней воды.
- Помогает согласовать габариты, высоту, ворота и шаг секций.
- Подходит для старта по чертежу, схеме, эскизу или фото.
- Помогает перейти от схемы к расчёту, металлу и следующему шагу по проекту.
Схемы и чертежи по ангару
Схемы помогают заранее согласовать габариты, ворота, связи и состав каркаса.
Пространственная схема каркаса
Общий вид каркаса с секциями, связями и компоновкой пролётов.
Чертёж ангара 7×10×5
Лист с размерами, обозначениями и составом элементов — хороший вариант для расчёта.

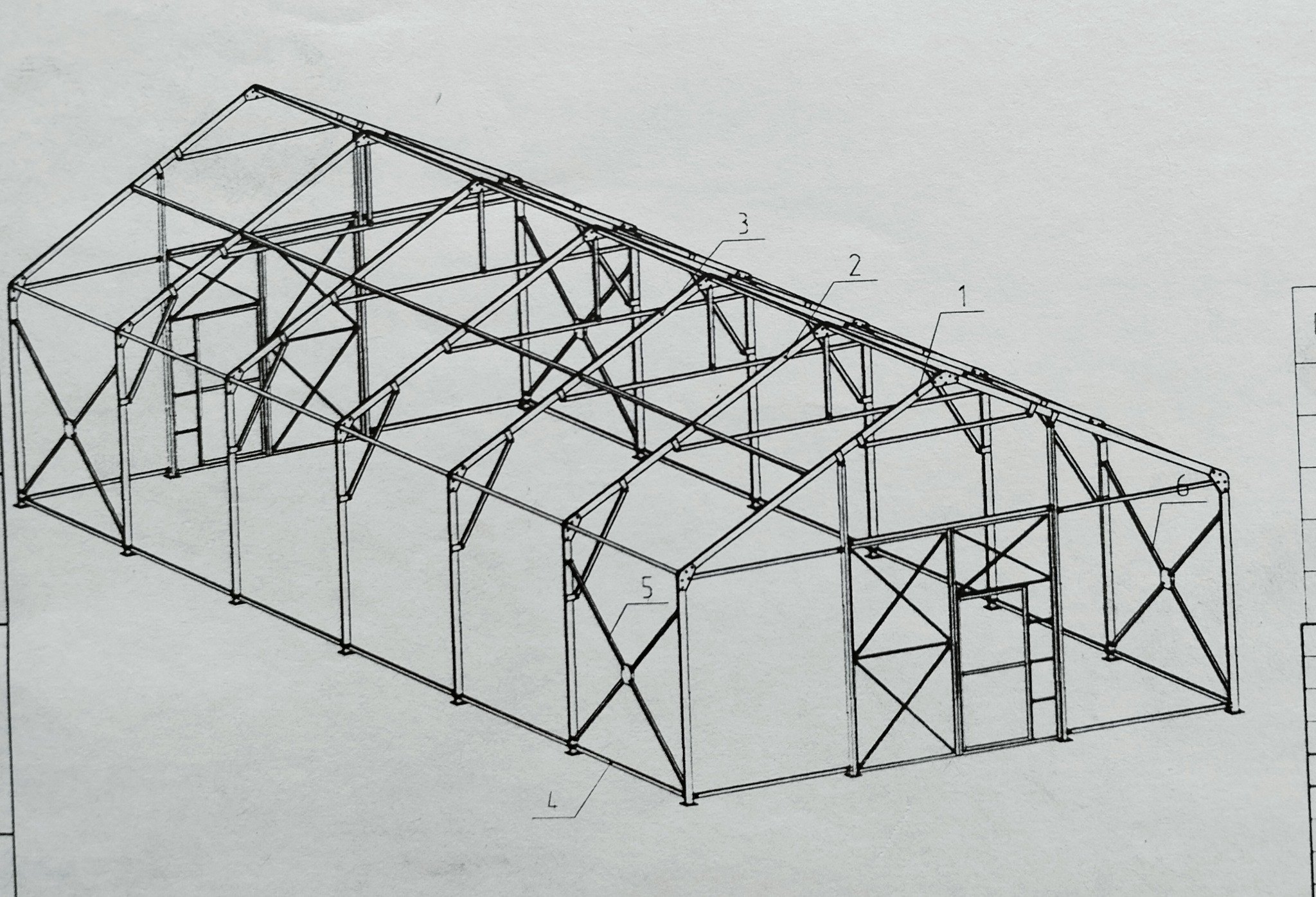

Схема с воротами и связями
Показывает торцевую и боковую связь, положение ворот и логику сборки по секциям.
Есть чертёж, схема или эскиз?
Отправляйте проект, размеры или файл. Подскажем, что можно изготовить, сориентируем по металлу, срокам и монтажу.
Связаться для расчёта
Отправьте фото, размеры, чертёж или ТЗ удобным способом.
